ZJNG型动态无功补偿及谐波治理成套装置

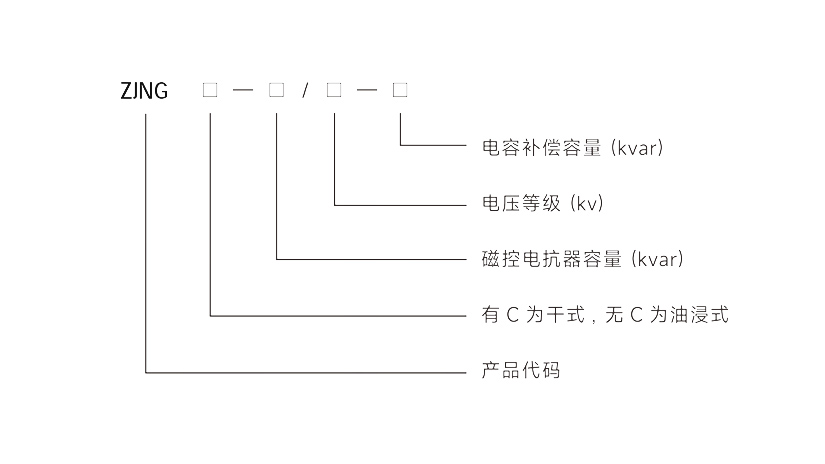

产品型号

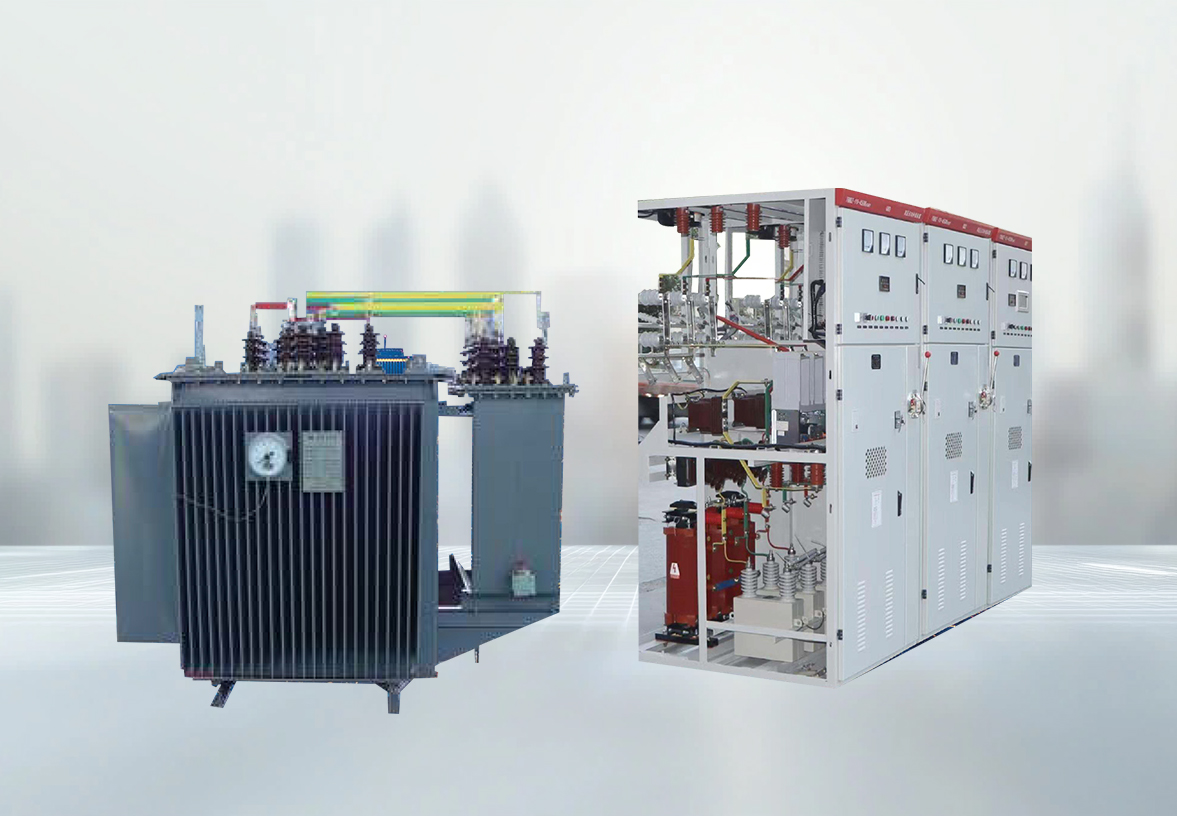

成套装置组成

ZING 型动态无功补偿及谐波治理成套装置主要有开关柜、串联电抗器、电容器、磁控电抗器、放电线圈、氧化锌避雷器、隔离开关、控制屏等组成。开关柜及继电保护屏由用户自行解决或协商解决。

技术优势

可靠性:通过控制可控硅的导通角进行自动控制，实现连续可调:并且从最小容量到最大容量的过渡时间很短，可以真正实现柔性补偿;投运后免维护，无须专人值守。安全性:ZING利用低压可控硅作为调节装置，不需要串、并联，承受电压只有总电压的 1%2%，可控硅不容易被击穿运行稳定可靠。

反应速度快:成套装置的反应速度为 20ms~100ms之间。该反应速度满足如电力机车、煤矿的大功率提升机、钢铁行业的中频加热炉、大型滚轧电机的要求。

经济优势

采用低压可控硅控制,设备投资少,后期免维护。在相同电压下可提高 30% 的输电容量,降低输电线路的损耗。可取消自耦变压器第三绕组以及补偿电容器,工程总造价降低。磁控电抗器结构简单,占地面积小,基础投资大大压缩。磁控电抗器自身有功损耗低,仅为 TCR 的 30%,平均为 0.2%-0.4%。

额定电压：6kv、10kv、7.5kv、35kv、110kv

额定容量:220kvar-60Mvar

接线方式:△

谐波:三相小于1%

响应时间:小于0.1秒

相数:单相/三相

油浸式或于式

容量连续调节范围:1-100%
