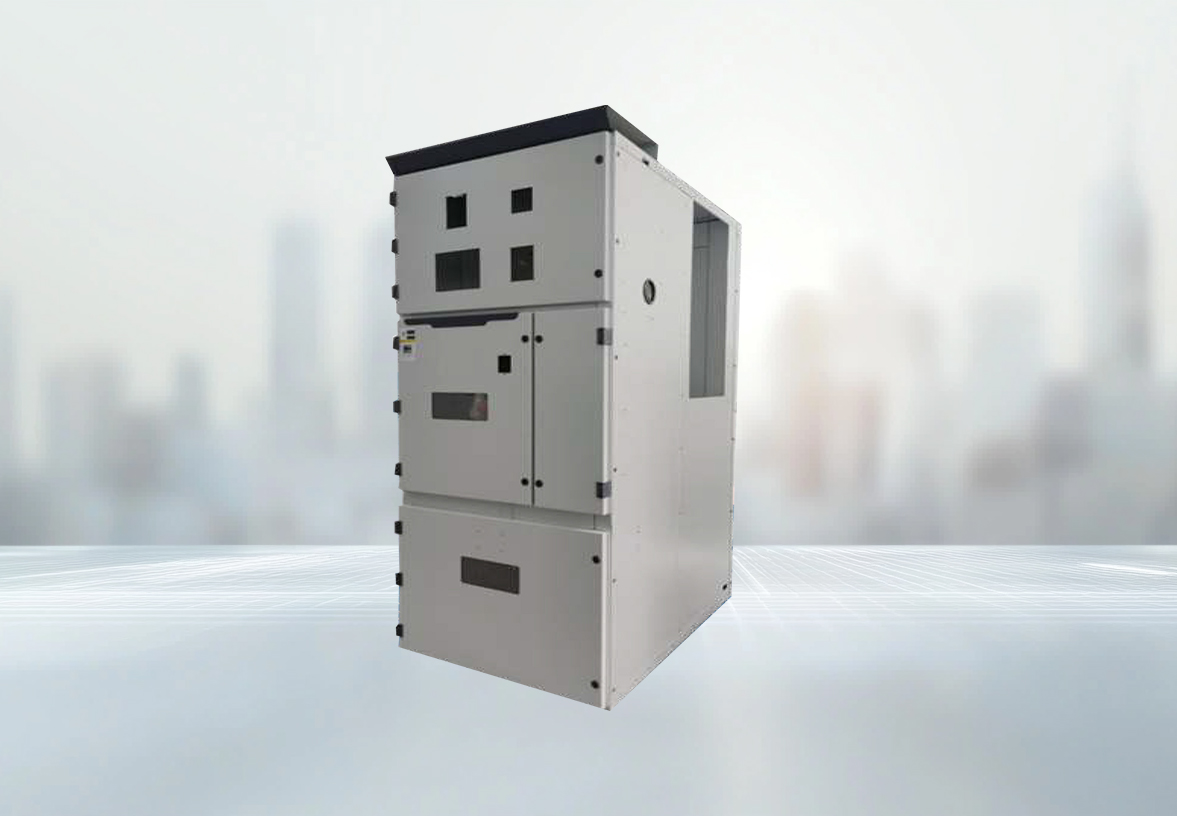

ZJNX消弧消谐选线及过电压保护综合装置

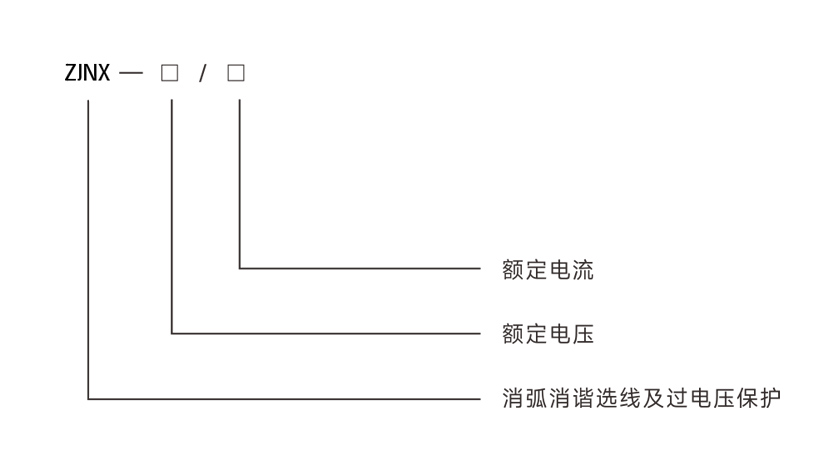

产品型号

装置的主要组成部分与功能

1、三相组合式过电压保护器 ZSA,起到限制系统过电压的作用。ZSA是一种特制的高能容的氧化锌过电压保护器,是本装置中限制各类过电压的第一元件,在本装置未动作之前将各类过电压限制在安全范围之内。

2、可分相控制的高压真空接触器 KA、KB、KC、KD.KA、KB、KC 的作用是当系统发生弧光接地过电压时,将故障相接触器 (KA、KB、KC)任一相合闸,投入高能限压器和多功能电容器进行限相熄弧,或者将故障相接触器(KA、KB、KC)任一相和共同接触器KD 同时合闸,将弧光接地迅速转变成稳定的金属性直接接地,从而保护系统设备,使其不受伤害。

3、智能控制器 ZK 是本技术的核心部件,它根据 PT 提供的 uao、ubo、UCO、U△的信号来判定接地故障发生的相别及接地属性(金属性直接接地和弧光接地),按照预先设定的方式控制高压真空接触器动作。本控制器是由嵌入式双CPU组成,是整个综合装置测量、显示、运算、通讯和执行的中心处理机构,具有智能化程度高,抗干扰性能好、可靠性高运动功能良好、控制功能完善,选线功能准确等特点。

产品的适用范围与功能

替代电压互感器柜,提供电压监测功能。

替代各类消谐器,限制并消除谐振过电压。

具有限制雷电过电压、大气过电压、操作过电压的功能。

根据用户要求实现PT切换功能。
