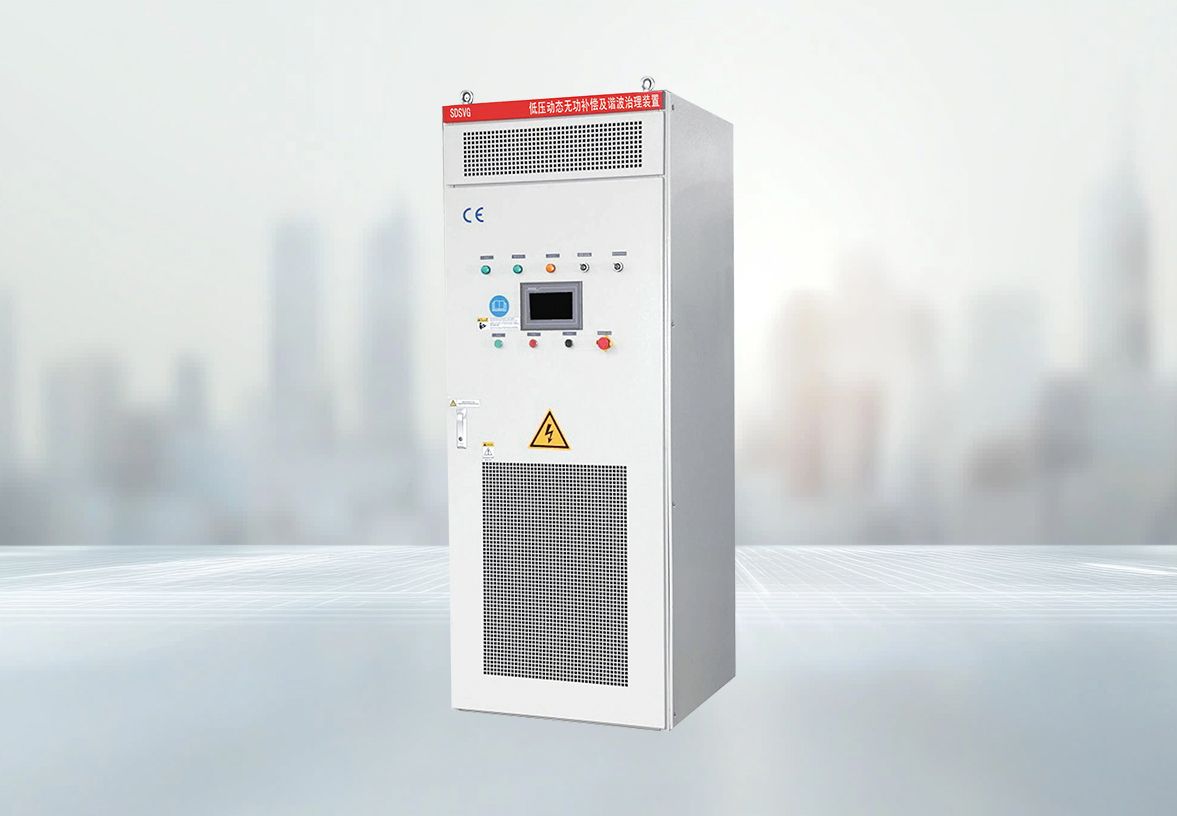

产品详情
产品技术特点
响应速度快，全补偿响应时间小于30ms
多功能性，同时治理多种电能质量问题，谐波、无功补偿功能可自由设置
支持系统自动限流运行功能，待补偿电流超出补偿容量后系统自动进入限流工作模式
自动跟踪补偿电网中变化的谐波电流及无功
完善的模块并联技术，支持多台并联运行
强电主回路与弱电控制系统之间采用光电隔离，安全可靠
军工级别的芯片，确保系统的可靠性及安全性

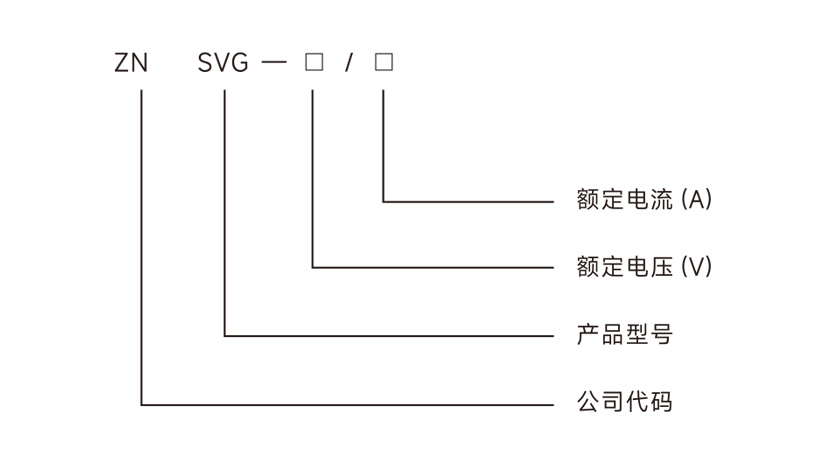

产品型号

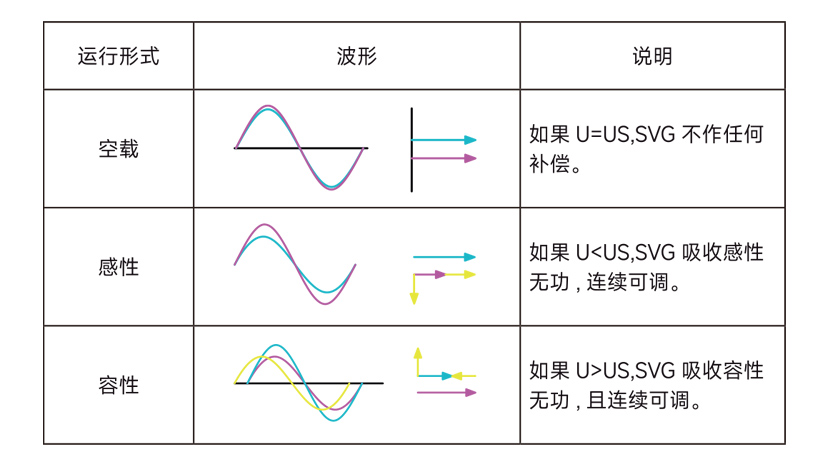

工作原理
SVG 的基本原理是利用可开断大功率电力电子器件(如 IGBT)组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，直接控制其交流侧电流，就可以使该电路吸收满足要求的无功电流，实现动态无功补偿的目的。
拓扑结构
令采用典型的三电平三相桥式电压型逆变器结构
功率器件采用原装进口 IGBT
功率器件散热采用强制风冷，风机选用原装德国进口
电抗器特殊设计，选用进口非晶合金材料
控制系统由最新 DSP 数字信号处理器、CPLD 可编程逻辑器件等构成最新控制系统

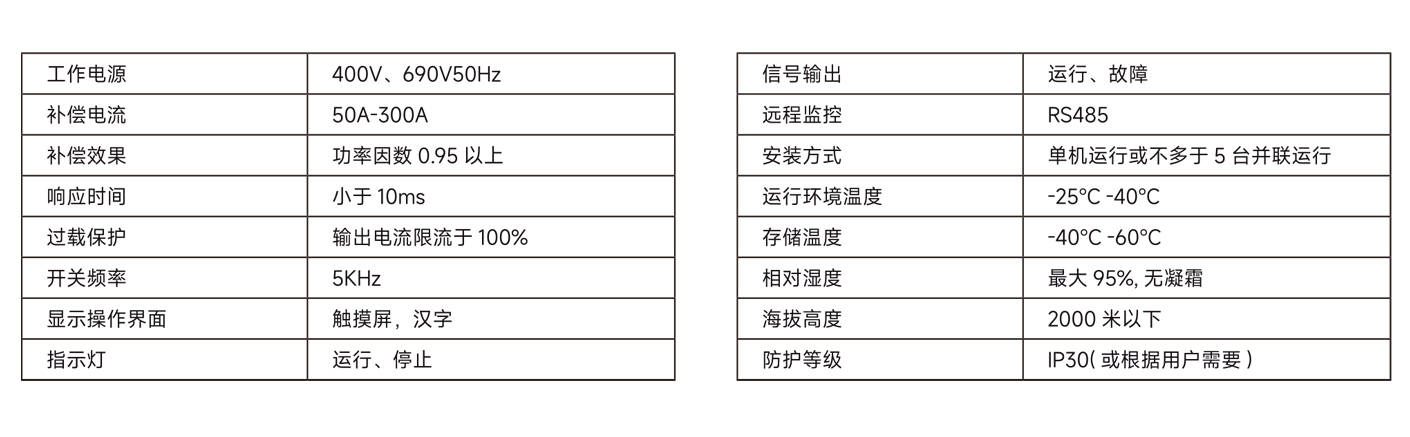

主要技术参数
