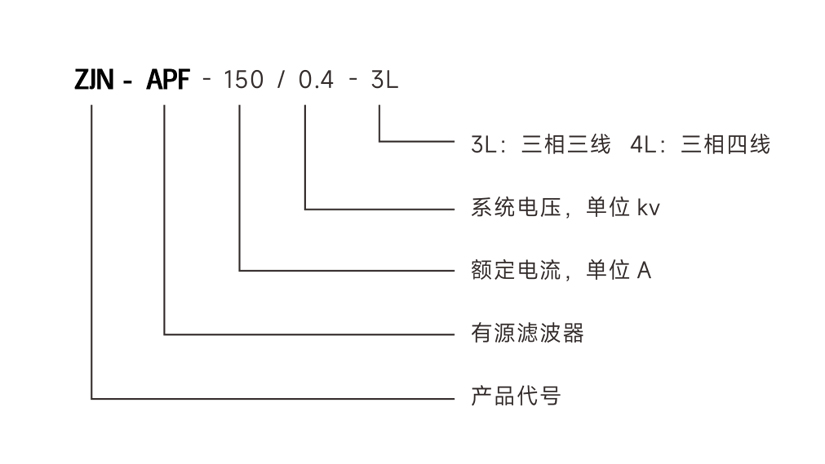

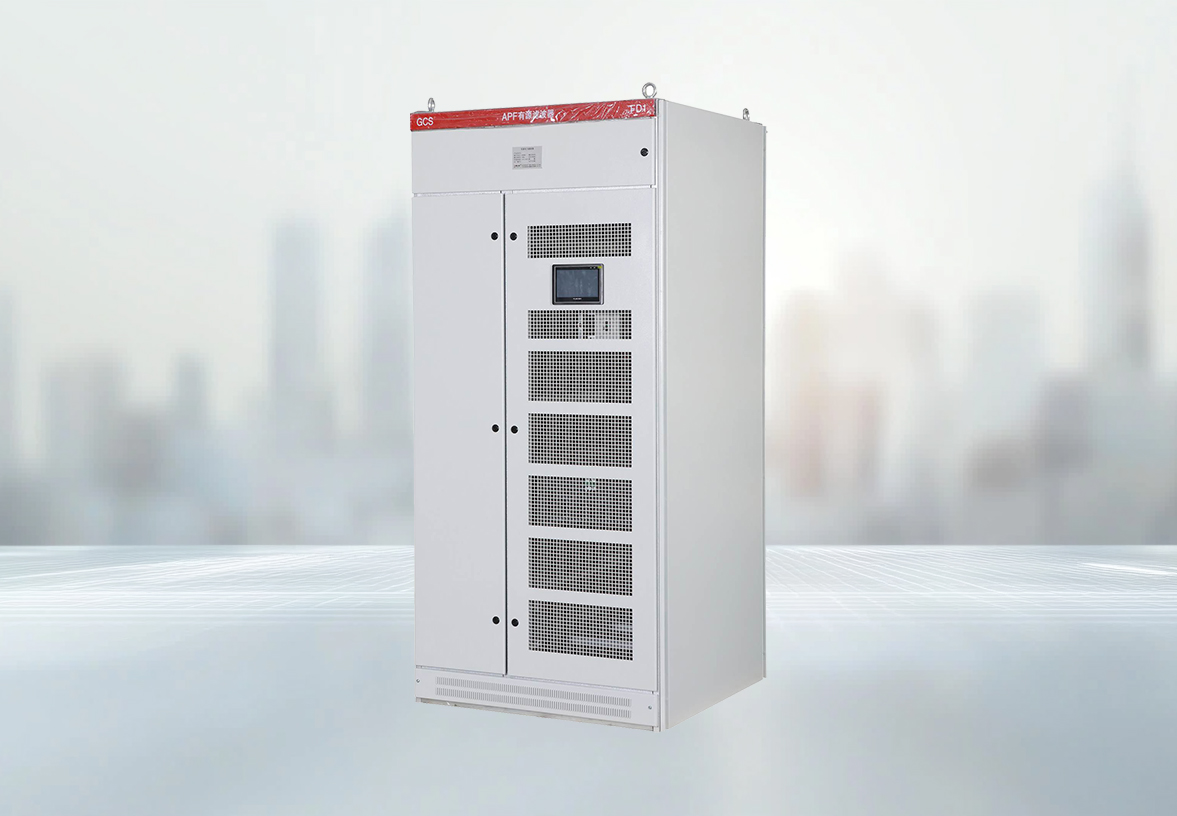

产品型号
APE 工作原理
APF有源滤波工作原理、功能特性:

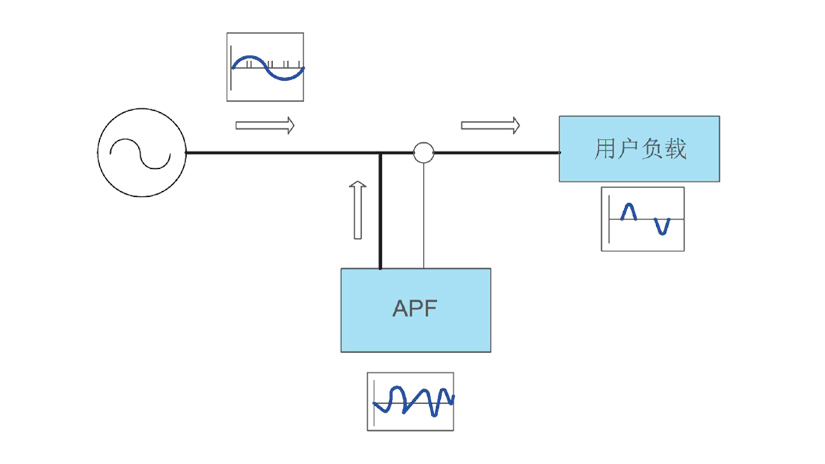

令滤波治理原理
APF通过外部电流互感器实时采集电流信号,通过内部检测电路分离出其中的谐波部分,通过IGBT功率变换器产生与系统中的谐波大小相等相位相反的补偿电流,实现滤除谐波的功能。
◆无功补偿原理用户可以通过参数设置，使APE在滤除谐波的同时进行动态无功补偿。APF根据系统的无功功率，通过IGBT功率变换器产生容性或感性的基波电流，实现动态无功补偿的目的，补偿目标值可以通过操作面板设定，不会出现过补偿，并且补偿平滑，不会产生对负载和电网的涌流冲击。

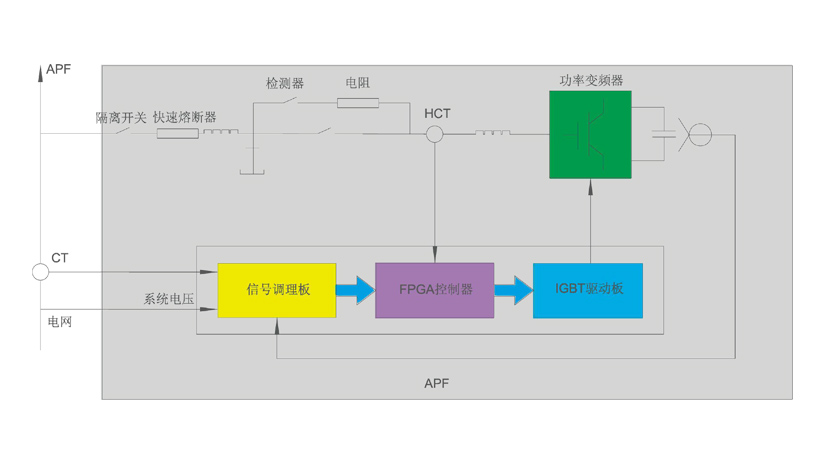

APF 内部控制原理
如上图所示，隔离开关合闸后，为防止上电后电网对直流母线电容器的瞬间冲击，APF 首先通过软起电阻对直流母线的电容器充电，这个过程会持续几秒。当母线电压 UDC 达到预定值后，主接触器闭合。直流电容作为储能器件，通过IGBT逆变器和内部电抗器向外输出补偿电流提供能量。APE通过外部 CT实时采集电流信号送至信号调理电路，然后再送至 FPGA 控制器。控制器将基波成分分离，提取出所有的谐波，将采集到的谐波成分和 APE 已发出的补偿电流比较得到差值作为实时补偿信号输出到驱动电路，触发IGBT变换器将补偿谐波电流注入到电网中，实现滤除谐波的功能。
APF 有源滤波装置产品特性
1、可同时滤除 2~50 的滤波:
2、响应时间小于 0.1ms，对阶跃变化的谐波完全补偿时间小于 10ms;
3、采用高清晰，7 英寸中文彩色触摸屏;
4、有消除三相不平衡的功能;
5、具有自动限流功能，不会发生过载;
6、可进行待机功能管理:
7、可以只滤波，或同时滤波和补偿无功，并可设置功能的优先次序;8、APF 可以实现8台装置并联且只使用一个 FPGA 集中控制，克服了多个控制器之间通信存在延迟以及可能受到干
扰的缺点，增强了 APE 的补偿性能，提高了系统的可靠性。
9、设计选型简单，不需要进行详细的电网分析，只需要测量谐波电流的大小:
10、实时故障记录和事件记录，并可查询历史记录。
